Компенсатор трехлинзовый угловой ОСТ 34-42-585-82

Компенсатор трехлинзовый угловой ОСТ устанавливается на трубопровод и используется для максимального смягчения нагрузок на него. Такие нагрузки возникают в трубопроводах вв П,Г,Z-образной и других сложных системах из-за перепада температур или механических нагрузок. Такие компенсаторы состоят из трех линз. Размерная линейка таких компенсаторов Dy от 100 до 1400 мм. Различают компенсаторы: ОСТ 34-42-585-82.

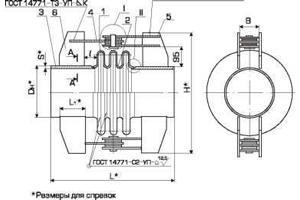

Вариант исполнения трехлинзового углового компенсатора ОСТ

Трехлинзовый угловой компенсатор ОСТ

Таблица размеров

Обозначение компенсатора	Давление условное , Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	L	H	B	S	S1	Угол изгиба компенсатора , град	Жесткость линзы на изгиб, н-м
01 ОСТ 34-10-575	0,6 (6)	100	108	532	360	40	4	2,5	8 гр 06 мин	79
2	0,6 (6)	125	133	532	385	40	4	2,5	7 гр 23 мин	121
3	0,6 (6)	150	159	532	415	40	5	2,5	6 гр 45 мин	178
4	0,6 (6)	200	219	592	515	40	7	2,5	5 гр 37 мин	367
5	0,6 (6)	250	273	592	565	60	8	2,5	4 гр 52 мин	621
6	0,6 (6)	300	325	592	620	60	8	2,5	4 гр 20 мин	955
7	0,6 (6)	350	377	692	670	60	9	2,5	3 гр 54 мин	1390
8	0,6 (6)	400	426	692	720	80	9	2,5	3 гр 33 мин	1910
9	0,6 (6)	450	478	792	810	80	7	2,5	3 гр 15 мин	2550
10	0,6 (6)	500	530	792	865	80	8	2,5	2 гр 57 мин	3390
11	0,6 (6)	600	630	912	1020	100	8	2,5	2 гр 36 мин	5390
12	0,6 (6)	700	720	912	1110	120	10	2,5	2 гр 18 мин	7770
13	0,6 (6)	800	820	912	1205	150	11	2,5	2 гр 0 мин	11100
14	0,6 (6)	900	920	1072	1310	150	12	2,5	1 гр 54 мин	15300
15	0,6 (6)	1000	1020	1072	1410	150	14	2,5	1 гр 36 мин	20500
16	0,6 (6)	1200	1220	1192	1665	200	14	3	1 гр 21 мин	59800
17	0,6 (6)	1400	1420	1432	1900	250	14	3	1 гр 12 мин	92200
18	0,6 (6)	1600	1620	1432	2090	300	20	3	1 гр 03 мин	134623
19	0,6 (6)	1800	1820	1432	2295	300	25	3	0 гр 57 мин	188451
20	0,6 (6)	2000	2040	1642	2520	300	25	3	0 гр 51 мин	262236
21	0,6 (6)	2200	2240	1642	2710	350	25	3	0 гр 45 мин	344017
22	1,0 (10)	100	108	532	360	40	4	3	6 гр 12 мин	139
23	1,0 (10)	125	133	532	385	40	4	3	5 гр 36 мин	213
24	1,0 (10)	150	159	532	415	40	5	3	5 гр 06 мин	313
25	1,0 (10)	200	219	592	510	60	7	3	4 гр 19 мин	645
26	1,0 (10)	250	273	592	565	60	8	3	3 гр 45 мин	1092
27	1,0 (10)	300	325	692	620	60	8	3	3 гр 21 мин	1679
28	1,0 (10)	350	377	692	670	80	9	3	3 гр 0 мин	2445
29	1,0 (10)	400	426	792	760	80	9	3	2 гр 45 мин	3350
30	1,0 (10)	450	478	792	810	80	10	3	2 гр 30 мин	4530
31	1,0 (10)	500	530	792	860	100	11	3	2 гр 18 мин	5960
32	1,0 (10)	600	630	912	1020	120	12	3	2 гр 0 мин	9490
33	1,0 (10)	700	720	912	1110	120	14	4	1 гр 37 мин	33500
34	1,0 (10)	800	820	1092	1195	200	16	4	1 гр 27 мин	48000
35	1,0 (10)	900	920	1092	1300	200	18	4	1 гр 18 мин	68200
36	1,0 (10)	1000	1020	1092	1460	200	20	4	1 гр 12 мин	88400
37	1,0 (10)	1200	1220	1292	1665	200	20	4	1 гр 0 мин	147000
38	1,0 (10)	1400	1420	1472	1900	250	25	4	0 гр 51 мин	226000
39	1,6 (16)	100	108	532	360	40	4	4	4 гр 48 мин	344
40	1,6 (16)	125	133	532	385	40	4	4	4 гр 24 мин	526
41	1,6 (16)	150	159	592	445	60	5	4	4 гр 0 мин	771
42	1,6 (16)	200	219	592	510	60	7	4	3 гр 21 мин	1588
43	1,6 (16)	250	273	692	560	80	8	4	2 гр 55 мин	2685
44	1,6 (16)	300	325	692	615	80	8	4	2 гр 31 мин	4127
45	1,6 (16)	350	377	692	665	100	9	4	2 гр 18 мин	6007
46	1,6 (16)	400	426	912	815	100	9	4	2 гр 06 мин	2230
47	1,6 (16)	450	478	912	865	100	10	4	1 гр 57 мин	11100
48	1,6 (16)	500	530	1032	915	120	11	4	1 гр 36 мин	14630
49	1,6 (16)	600	630	1032	1020	120	14	4	1 гр 33 мин	23300
50	1,6 (16)	700	720	1092	1090	200	16	4	1 гр 24 мин	33500
51	1,6 (16)	800	820	1092	1255	200	18	4	1 гр 15 мин	48000
52	1,6 (16)	900	920	1192	1360	200	20	4	1 гр 07 мин	66200
53	1,6 (16)	1000	1020	1392	1500	200	20	4	1 гр 02 мин	88400
54	1,6 (16)	1200	1220	1572	1700	220	25	4	0 гр 51 мин	147000
55	1,6 (16)	1400	1420	1872	1940	250	25	4	0 гр 43 мин	226000

Приобретать компенсатор линзовый ПГВУ или компенсатор линзовый ОСТ необходимо у производителя напрямую. Это имеет большое значение не только из-за цены, но и потому, что линзовый компенсатор - устройство, которое невозможно потом разобрать и отремонтировать в случае поломки. Линзовые.РФ - российский производитель компенсатров, у нас вы всегда можете приобрести компенсаторы линзовые различных типов и видов со склада или под заказ.
