Компенсатор однолинзовый угловой ОСТ 34-42-583-82

Компенсатор однолинзовый угловой ОСТ устанавливается на трубопровод и используется для максимального смягчения нагрузок на него. Такие нагрузки возникают в трубопроводах вв П,Г,Z-образной и других сложных системах из-за перепада температур или механических нагрузок. Такие компенсаторы состоят из одной линзы. Размерная линейка таких компенсаторов Dy от 100 до 1400 мм. Различают компенсаторы: ОСТ 34-42-583-82.

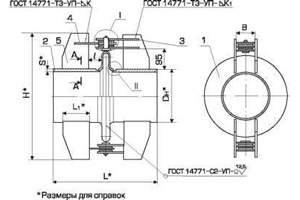

Вариант исполнения однолинзового углового компенсатора ОСТ

Однолинзовый угловой компенсатор ОСТ

Таблица размеров

Обозначение компенсатора	Давление условное , Ру, Мпа. (кгс/см2)	Проход условный, Dy	Dh	L	H	B	S	S1	Угол изгиба компенсатора , град	Жесткость линзы на изгиб, н-м
01 ОСТ 34-10-573	0,6 (6)	100	108	404	360	40	4	2,5	2 гр. 4 мин.	79
2	0,6 (6)	125	133	404	385	40	4	2,5	2 гр. 27 мин	121
3	0,6 (6)	150	159	404	415	40	5	2,5	2 гр 15 мин	178
4	0,6 (6)	200	219	464	515	40	7	2,5	1 гр 52 мин	367
5	0,6 (6)	250	273	464	565	60	8	2,5	1гр. 37 мин	621
6	0,6 (6)	300	325	464	620	60	8	2,5	1гр 27 мин	955
7	0,6 (6)	350	377	564	670	60	9	2,5	1 гр 18 мин	1390
8	0,6 (6)	400	426	564	720	80	9	2,5	1 гр 11 мин	1910
9	0,6 (6)	450	478	664	810	80	7	2,5	1 гр 5 мин	2550
10	0,6 (6)	500	530	664	865	80	8	2,5	0 гр 59 мин	3390
11	0,6 (6)	600	630	784	1020	100	8	2,5	0 гр 52 мин	5390
12	0,6 (6)	700	720	784	1110	120	10	2,5	0 гр 46 мин	7770
13	0,6 (6)	800	820	784	1205	150	11	2,5	0 гр 40 мин	11100
14	0,6 (6)	900	920	944	1310	150	12	2,5	0 гр 38 мин	15300
15	0,6 (6)	1000	1020	944	1410	150	14	2,5	0 гр 32 мин	20500
16	0,6 (6)	1200	1220	1064	1665	200	14	3	0 шр 27 мин	59800
17	0,6 (6)	1400	1420	1304	1900	250	14	3	0 гр 24 мин	92200
18	0,6 (6)	1600	1620	1304	2090	300	20	3	0 гр 21 мин	134623
19	0,6 (6)	1800	1820	1304	2295	300	25	3	0 гр 19 мин	188451
20	0,6 (6)	2000	2040	1514	2520	300	25	3	0 гр 17 мин	262236
21	0,6 (6)	2200	2240	1514	2710	350	25	3	0 гр 15 мин	344017
22	1,0 (10)	100	108	404	360	40	4	3	2 гр 04 мин	139
23	1,0 (10)	125	133	404	385	40	4	3	1 гр 53 мин	213
24	1,0 (10)	150	159	404	415	40	5	3	1 гр 43 мин	313
25	1,0 (10)	200	219	464	510	60	7	3	1 гр 26 мин	645
26	1,0 (10)	250	273	464	565	60	8	3	1 гр 15 мин	1092
27	1,0 (10)	300	325	564	620	60	8	3	1 гр 7 мин	1679
28	1,0 (10)	350	377	564	670	80	9	3	1 гр 0 мин	2445
29	1,0 (10)	400	426	664	760	80	9	3	0 гр 55 мин	3350
30	1,0 (10)	450	478	664	810	80	10	3	0 гр 50 мин	4530
31	1,0 (10)	500	530	664	860	100	11	3	0 гр 45 мин	5986
32	1,0 (10)	600	630	784	1020	120	12	3	0 гр 40 мин	9491
33	1,0 (10)	700	720	784	1110	120	14	4	0 гр 32 мин	33500
34	1,0 (10)	800	820	964	1195	200	16	4	0 гр 29 мин	48900
35	1,0 (10)	900	920	964	1300	200	18	4	0 гр 25 мин	68200
36	1,0 (10)	1000	1020	964	1460	200	20	4	0 гр 24 мин	88400
37	1,0 (10)	1200	1220	1164	1665	200	20	4	0 гр 20 мин	147000
38	1,0 (10)	1400	1420	1344	1900	250	25	4	0 гр 17 мин	226000
39	1,6 (16)	100	108	404	360	40	4	4	1 гр 35 мин	344
40	1,6 (16)	125	133	404	385	40	4	4	1 гр 28 мин	526
41	1,6 (16)	150	159	464	445	60	5	4	1 гр 20 мин	771
42	1,6 (16)	200	219	464	510	60	7	4	1 гр 07 мин	1588
43	1,6 (16)	250	273	564	560	80	8	4	0 гр 58 мин	2685
44	1,6 (16)	300	325	564	615	80	8	4	0 гр 51 мин	4127
45	1,6 (16)	350	377	564	665	100	9	4	0 гр 46 мин	6007
46	1,6 (16)	400	426	784	815	100	9	4	0 гр 42 мин	8230
47	1,6 (16)	450	478	784	865	100	10	4	0 гр 39 мин	11100
48	1,6 (16)	500	530	904	915	120	11	4	0 гр 35 мин	14630
49	1,6 (16)	600	630	904	1020	120	14	4	0 гр 31 мин	23300
50	1,6 (16)	700	720	964	1090	200	16	4	0 гр 28 мин	33500
51	1,6 (16)	800	820	964	1255	200	18	4	0 гр 25 мин	48000
52	1,6 (16)	900	920	1064	1360	200	20	4	0 гр 22 мин	66200
53	1,6 (16)	1000	1020	1264	1500	200	20	4	0 гр 20 мин	88400
54	1,6 (16)	1200	1220	1544	1700	220	25	4	0 гр 17 мин	147000
55	1,6 (16)	1400	1420	1744	1940	250	25	4	0 гр 14 мин	226000

Приобретать компенсатор линзовый ПГВУ или компенсатор линзовый ОСТ необходимо у производителя напрямую. Это имеет большое значение не только из-за цены, но и потому, что линзовый компенсатор - устройство, которое невозможно потом разобрать и отремонтировать в случае поломки. Линзовые.РФ - российский производитель компенсатров, у нас вы всегда можете приобрести компенсаторы линзовые различных типов и видов со склада или под заказ.
