Компенсатор двухлинзовый угловой ОСТ 34-42-584-82

Компенсатор двухлинзовый угловой ОСТ устанавливается на трубопровод и используется для максимального смягчения нагрузок на него. Такие нагрузки возникают в трубопроводах вв П,Г,Z-образной и других сложных системах из-за перепада температур или механических нагрузок. Такие компенсаторы состоят из 2х линз. Размерная линейка таких компенсаторов Dy от 100 до 1400 мм. Различают компенсаторы: ОСТ 34-42-584-82.

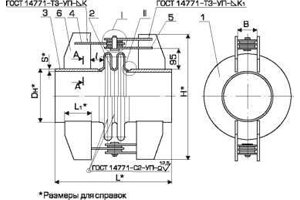

Вариант исполнения двухлинзового углового компенсатора ОСТ

Однолинзовый угловой компенсатор ОСТ

Таблица размеров

Обозначение компенсатора	Давление условное , Ру, Мпа. (кгс/см2)	Проход условный, Dy	Dh	L	H	B	S	S1	Угол изгиба компенсатора , град	Жесткость линзы на изгиб, н-м
01 ОСТ 34-10-573	0,6 (6)	100	108	404	360	40	4	2,5	2 гр. 4 мин.	79
2	0,6 (6)	125	133	468	385	40	4	2,5	4 гр 54 мин	121
3	0,6 (6)	150	159	468	415	40	5	2,5	4 гр 30 мин	178
4	0,6 (6)	200	219	528	515	40	7	2,5	3 гр 44 мин	367
5	0,6 (6)	250	273	528	565	60	8	2,5	3 гр 15 мин	621
6	0,6 (6)	300	325	464	620	60	8	2,5	1гр 27 мин	955
7	0,6 (6)	350	377	564	670	60	9	2,5	1 гр 18 мин	1390
8	0,6 (6)	400	426	564	720	80	9	2,5	1 гр 11 мин	1910
9	0,6 (6)	450	478	664	810	80	7	2,5	1 гр 5 мин	2550
10	0,6 (6)	500	530	664	865	80	8	2,5	0 гр 59 мин	3390
11	0,6 (6)	600	630	784	1020	100	8	2,5	0 гр 52 мин	5390
12	0,6 (6)	700	720	784	1110	120	10	2,5	0 гр 46 мин	7770
13	0,6 (6)	800	820	784	1205	150	11	2,5	0 гр 40 мин	11100
14	0,6 (6)	900	920	944	1310	150	12	2,5	0 гр 38 мин	15300
15	0,6 (6)	1000	1020	944	1410	150	14	2,5	0 гр 32 мин	20500
16	0,6 (6)	1200	1220	1128	1665	200	14	3	0 гр 54 мин	59800
17	0,6 (6)	1400	1420	1368	1900	250	14	3	0 гр 48 мин	92200
18	0,6 (6)	1600	1620	1368	2090	300	20	3	0 гр 42 мин	134623
19	0,6 (6)	1800	1820	1368	2295	300	25	3	0 гр 38 мин	188451
20	0,6 (6)	2000	2040	1514	2520	300	25	3	0 гр 17 мин	262236
21	0,6 (6)	2200	2240	1578	2710	350	25	3	0 гр 30 мин	344017
22	1,0 (10)	100	108	468	360	40	4	3	2 гр 04 мин	139
23	1,0 (10)	125	133	468	385	40	4	3	3 гр 43 мин	213
24	1,0 (10)	150	159	468	415	40	5	3	3 гр 23 мин	313
25	1,0 (10)	200	219	528	510	60	7	3	2 гр 52 мин	645
26	1,0 (10)	250	273	528	565	60	8	3	2 гр 30 мин	1092
27	1,0 (10)	300	325	628	620	60	8	3	2 гр 14 мин	1679
28	1,0 (10)	350	377	628	670	80	9	3	2 гр 01 мин	2445
29	1,0 (10)	400	426	728	760	80	9	3	1 гр 50 мин	3350
30	1,0 (10)	450	478	728	810	80	10	3	1 гр 40 мин	4530
31	1,0 (10)	500	530	728	860	100	11	3	1 гр 32 мин	5960
32	1,0 (10)	600	630	848	1020	120	12	3	1 гр 20 мин	9490
33	1,0 (10)	700	720	848	1110	120	14	4	1 гр 05 мин	33500
34	1,0 (10)	800	820	1028	1195	200	16	4	0 гр 58 мин	48000
35	1,0 (10)	900	920	1028	1300	200	18	4	0 гр 52 мин	68200
36	1,0 (10)	1000	1020	1028	1460	200	20	4	0 гр 48 мин	88400
37	1,0 (10)	1200	1220	1228	1665	200	20	4	0 гр 40 мин	147000
38	1,0 (10)	1400	1420	1408	1900	250	25	4	0 гр 34 мин	226000
39	1,6 (16)	100	108	468	360	40	4	4	3 гр 12 мин	344
40	1,6 (16)	125	133	468	385	40	4	4	2 гр 56 мин	526
41	1,6 (16)	150	159	528	445	60	5	4	2 гр 40 мин	771
42	1,6 (16)	200	219	528	510	60	7	4	2 гр 14 мин	1582
43	1,6 (16)	250	273	628	560	80	8	4	1 гр 57 мин	2685
44	1,6 (16)	300	325	628	615	80	8	4	1 гр 41 мин	4127
45	1,6 (16)	350	377	628	665	100	9	4	1 гр 32 мин	6007
46	1,6 (16)	400	426	848	815	100	9	4	1 гр 24 мин	8230
47	1,6 (16)	450	478	848	865	100	10	4	1 гр 18 мин	11100
48	1,6 (16)	500	530	968	915	120	11	4	1 гр 11 мин	14630
49	1,6 (16)	600	630	968	1020	120	14	4	1 гр 02 мин	23300
50	1,6 (16)	700	720	1028	1090	200	16	4	0 гр 56 мин	33500
51	1,6 (16)	800	820	1028	1255	200	18	4	0 гр 50 мин	48000
52	1,6 (16)	900	920	1128	1360	200	20	4	0 гр 45 мин	66200
53	1,6 (16)	1000	1020	1328	1500	200	20	4	0 гр 41 мин	88400
54	1,6 (16)	1200	1220	1608	1700	220	25	4	0 гр 34 мин	147000
55	1,6 (16)	1400	1420	1808	1940	250	25	4	0 гр 29 мин	226000

Приобретать компенсатор линзовый ПГВУ или компенсатор линзовый ОСТ необходимо у производителя напрямую. Это имеет большое значение не только из-за цены, но и потому, что линзовый компенсатор - устройство, которое невозможно потом разобрать и отремонтировать в случае поломки. Линзовые.РФ - российский производитель компенсатров, у нас вы всегда можете приобрести компенсаторы линзовые различных типов и видов со склада или под заказ.
