Компенсатор двухлинзовый осевой ОСТ 34-10-570-93

Компенсатор двухлинзовый осевой ОСТ Компенсаторы двухлинзовые осевые ОСТ предназначены для снижения деформации трубопровода, которые возникают в осевом направлении вследствие температурных и других нагрузок. Используются в трубопроводах, которые работают в неагрессивных и малоагрессивных средах. Состоят из 2х линз. Размерная линейка таких компенсаторов Dy от 100 до 600 мм. Различают компенсаторы: ОСТ 34-10-570-93.

Двухлинзовый осевой компенсатор ОСТ выпускается в 2х исполнениях:

1-ое исполнение – приварное;

2-ое исполнение - приварное, где дополнительно крепится дренажная трубка .

Варианты исполнения двухлинзового осевого компенсатора ОСТ

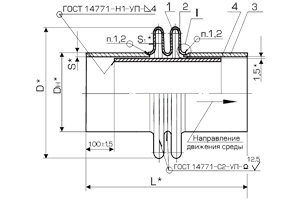

Двухлинзовый осевой компенсатор ОСТ (исполнение 1)	Двухлинзовый осевой компенсатор ОСТ (исполнение 2)

Таблица основных размеров компенсаторов ОСТ

Обозначение	Давление условное , Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	D	L	S	S1	Компенсирующая способность, мм	Жесткость линзы на сжатие, кН/см	Эффективная площадь, м2
01 ОСТ 34-10-570	0,6 (6)	100	108	259	428	4	2,5	10	12,85	0,025
2	0,6 (6)	125	133	284	428	4	2,5	10	14,6	0,033
3	0,6 (6)	150	159	309	428	5	2,5	10	16,45	0,041
4	0,6 (6)	200	219	369	428	7	2,5	10	20,7	0,065
5	0,6 (6)	250	273	422	428	8	2,5	11	24,6	0,091
6	0,6 (6)	300	325	473	428	8	2,5	11	28,4	0,121
7	0,6 (6)	350	377	525	428	9	2,5	11	32,15	0,155
8	0,6 (6)	400	426	575	428	9	2,5	11	35,7	0,193
9	0,6 (6)	450	478	627	428	7	2,5	11	39,5	0,235
10	0,6 (6)	500	530	679	428	8	2,5	11	43,3	0,282
11	0,6 (6)	600	630	779	428	8	2,5	11	50,6	0,385
12	0,6 (6)	700	720	869	428	8	2,5	11	57,1	0,49
13	0,6 (6)	800	820	967	428	9	2,5	11	64,4	0,623
14	0,6 (6)	900	920	1067	428	10	2,5	11	71,7	0,771
15	0,6 (6)	1000	1020	1167	528	10	2,5	11	79	0,934
16	0,6 (6)	1200	1220	1368	528	11	3	11	165	1,308
17	0,6 (6)	1400	1420	1568	528	14	3	11	190	1,745
18	0,6 (6)	1600	1620	1768	628	14	3	11	216	2,24
19	0,6 (6)	1800	1820	1968	628	10	3	11	241,7	2,8
20	0,6 (6)	2000	2040	2188	628	10	3	11	269,9	3,49
21	0,6 (6)	2200	2240	2388	628	12	3	11	295,4	4,19
22	1,0 (10)	100	108	260	428	4	3	8	22,55	0,025
23	1,0 (10)	125	133	285	428	4	3	8	25,65	0,033
24	1,0 (10)	150	159	310	428	5	3	8	28,9	0,041
25	1,0 (10)	200	219	370	428	7	3	8	36,4	0,065
26	1,0 (10)	250	273	423	428	8	3	8	43,25	0,091
27	1,0 (10)	300	325	474	428	8	3	8	49,9	0,121
28	1,0 (10)	350	377	526	428	9	3	8	55,5	0,155
29	1,0 (10)	400	426	576	428	9	3	8	62,7	0,193
30	1,0 (10)	450	478	628	428	7	3	8	69,4	0,235
31	1,0 (10)	500	530	680	428	8	3	8	76	0,282
32	1,0 (10)	600	630	780	428	8	3	8	88,9	0,385
33	1,0 (10), 1,6 (16)	700	720	872	428	8	4	8	246	0,49
34	1,0 (10), 1,6 (16)	800	820	970	428	9	4	8	278	0,623
35	1,0 (10), 1,6 (16)	900	920	1070	428	10	4	8	309	0,771
36	1,0 (10), 1,6 (16)	1000	1020	1170	528	10	4	8	341	0,934
37	1,0 (10), 1,6 (16)	1200	1220	1370	528	11	4	8	404	1,308
38	1,0 (10), 1,6 (16)	1400	1420	1570	528	14	4	8	467	1,745
39	1,6 (16)	100	108	262	428	4	4	6	55,2	0,025
40	1,6 (16)	125	133	287	428	4	4	6	62,75	0,033
41	1,6 (16)	150	159	312	428	5	4	6	70,7	0,041
42	1,6 (16)	200	219	372	428	7	4	6	89,2	0,065
43	1,6 (16)	250	273	425	428	8	4	6	106	0,091
44	1,6 (16)	300	325	476	428	8	4	6	122,2	0,121
45	1,6 (16)	350	377	528	428	9	4	6	138,45	0,155
46	1,6 (16)	400	426	578	428	9	4	7	154	0,193
47	1,6 (16)	450	478	630	428	7	4	7	170	0,235
48	1,6 (16)	500	530	682	428	8	4	7	186	0,282
49	1,6 (16)	600	630	782	428	8	4	7	218	0,385

Приобретать компенсатор линзовый ПГВУ или компенсатор линзовый ОСТ необходимо у производителя напрямую. Это имеет большое значение не только из-за цены, но и потому, что линзовый компенсатор - устройство, которое невозможно потом разобрать и отремонтировать в случае поломки. Линзовые.РФ - российский производитель компенсатров, у нас вы всегда можете приобрести компенсаторы линзовые различных типов и видов со склада или под заказ.
