Компенсаторы прямоугольные четырехлинзовые ПГВУ 249-76, 249-86, 249-92

Компенсатор прямоугольный четырехлинзовый ПГВУ 249-76, 249-86, 249-92 Четырехлинзовые компенсаторы прямоугольного сечения применяются для компенсации удлинений в газовых и воздуховодных магистралей прямоугольного сечения. Состоят из 4х линз. Размерная линейка таких компенсаторов от 300x400 до 7850x8000. Различают компенсаторы: ПГВУ 249-76, 249-86, 249-92.

Четырехлинзовый прямоугольный компенсатор выпускается в 2х исполнениях:

1-ое исполнение – это компенсатор без фланца;

2-ое исполнение - это компенсатор с фланцем, выполненный из равнобоких уголков (см. варианты исполнения компенсаторов ниже) .

Варианты исполнения четырехлинзового компенсатора ПГВУ прямоугольного сечения

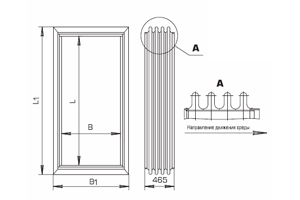

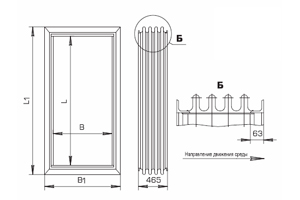

Четырехлинзовый прямоугольный компенсатор ПГВУ без фланца (исполнение 1)	Четырехлинзовый прямоугольный компенсатор ПГВУ с фланцем (исполнение 2)

Таблица основных размеров

Обозначение компенсатора с одноволновым профилем линз по ПГВУ 249-86	Обозначение компенсатора с двухволновым профилем линз по ПГВУ 249-86	Проход условный BxL	B	B1	L	L1	Жесткость линз компенсатора, Ксж, кН/мм (кгс/мм)
01 ПГВУ 249-86	50 ПГВУ 249-86	300х400	308	475	408	575	0,26 (26)
02 ПГВУ 249-86	51 ПГВУ 249-86	300х500	308	475	508	675	0,30 (30)
03 ПГВУ 249-86	52 ПГВУ 249-86	300х600	308	475	608	775	0,34 (34)
04 ПГВУ 249-86	53 ПГВУ 249-86	400х500	408	575	508	675	0,34 (34)
05 ПГВУ 249-86	54 ПГВУ 249-86	400х600	408	575	608	775	0,37 (37)
06 ПГВУ 249-86	55 ПГВУ 249-86	400х800	408	575	808	975	0,45 (45)
07 ПГВУ 249-86	56 ПГВУ 249-86	500х600	508	675	608	775	0,40 (40)
08 ПГВУ 249-86	57 ПГВУ 249-86	500х800	508	675	808	975	0,48 (48)
09 ПГВУ 249-86	58 ПГВУ 249-86	500х1000	508	675	1008	1175	0,55 (55)
10 ПГВУ 249-86	59 ПГВУ 249-86	600х800	608	775	808	975	0,52 (52)
11 ПГВУ 249-86	60 ПГВУ 249-86	600х1000	608	775	1058	1175	0,59 (59)
12 ПГВУ 249-86	61 ПГВУ 249-86	600х1200	608	775	1208	1375	0,66 (66)
13 ПГВУ 249-86	62 ПГВУ 249-86	800х1000	808	975	1008	1175	0,66 (66)
14 ПГВУ 249-86	63 ПГВУ 249-86	800х1200	808	975	1208	1375	0,74 (74)
15 ПГВУ 249-86	64 ПГВУ 249-86	800х1600	808	975	1608	1775	0,88 (88)
16 ПГВУ 249-86	65 ПГВУ 249-86	1000х1200	1008	1175	1208	1375	0,80 (80)
17 ПГВУ 249-86	66 ПГВУ 249-86	1050х1350	1058	1225	1358	1525	0,88 (88)
18 ПГВУ 249-86	67 ПГВУ 249-86	1000х1600	1008	1175	1608	1775	0,95 (95)
19 ПГВУ 249-86	68 ПГВУ 249-86	1000х2000	1008	1175	2008	2175	1,01 (110)
20 ПГВУ 249-86	69 ПГВУ 249-86	1200х1600	1208	1375	1608	1775	1,00 (100)
21 ПГВУ 249-86	70 ПГВУ 249-86	1200х2000	1208	1375	2008	2175	1,20 (120)
22 ПГВУ 249-86	71 ПГВУ 249-86	1200х2400	1208	1375	2408	2575	1,32 (132)
23 ПГВУ 249-86	72 ПГВУ 249-86	1500х2750	1508	1675	2758	2925	1,50 (150)
24 ПГВУ 249-86	73 ПГВУ 249-86	1600х2000	1608	1775	2008	2175	1,32 (132)
25 ПГВУ 249-86	74 ПГВУ 249-86	1600х2400	1608	1775	2408	2575	1,46 (146)
26 ПГВУ 249-86	75 ПГВУ 249-86	1600х3200	1608	1775	3208	3375	1,75 (175)
27 ПГВУ 249-86	76 ПГВУ 249-86	2000х2400	2008	2175	2408	2575	1,60 (160)
28 ПГВУ 249-86	77 ПГВУ 249-86	2000х3200	2008	2175	3208	3375	1,90 (190)
29 ПГВУ 249-86	78 ПГВУ 249-86	2000х4000	2008	2175	4008	4175	2,10 (210)
30 ПГВУ 249-86	79 ПГВУ 249-86	2400х3200	2408	2575	3208	3375	2,05 (205)
31 ПГВУ 249-86	80 ПГВУ 249-86	2400х4000	2408	2575	4008	4175	2,30 (230)
32 ПГВУ 246-86	81 ПГВУ 246-86	2500х4300	2508	2675	4308	4475	2,50 (250)
33 ПГВУ 246-86	82 ПГВУ 246-86	2500х5000	2508	2675	5008	5175	2,70 (270)
34 ПГВУ 246-86	83 ПГВУ 246-86	2500х5500	2508	2675	5508	5675	2,90 (290)
35 ПГВУ 246-86	84 ПГВУ 246-86	2500х6800	2508	2675	6808	6975	3,40 (340)
36 ПГВУ 246-86	85 ПГВУ 246-86	2500х7500	2508	2675	7508	7675	3,65 (365)
37 ПГВУ 246-86	86 ПГВУ 246-86	2700х6000	2708	2875	6008	6175	3,20 (320)
38 ПГВУ 246-86	87 ПГВУ 246-86	2800х4000	2808	2975	4008	4175	2,50 (250)
39 ПГВУ 246-86	88 ПГВУ 246-86	3000х4300	3008	3175	4308	4475	2,65 (265)
40 ПГВУ 246-86	89 ПГВУ 246-86	3000х6000	3008	3175	6008	6175	3,25 (325)
41 ПГВУ 246-86	90 ПГВУ 246-86	3500х7000	3508	3675	7008	7175	3,80 (380)
42 ПГВУ 246-86	91 ПГВУ 246-86	4000х7000	4008	4175	7008	7175	4,00 (400)
43 ПГВУ 246-86	92 ПГВУ 246-86	4000х10000	4008	4175	10008	10175	5,00 (500)
44 ПГВУ 246-86	93 ПГВУ 246-86	4600х9800	4608	4775	9808	9975	5,20 (520)
45 ПГВУ 246-86	94 ПГВУ 246-86	5000х5000	5008	5175	5008	5175	3,65 (365)
46 ПГВУ 246-86	95 ПГВУ 246-86	5000х7500	5008	5175	7508	7675	4,55 (455)
47 ПГВУ 246-86	96 ПГВУ 246-86	5000х10000	5008	5175	10008	10175	5,55 (555)
48 ПГВУ 246-86	97 ПГВУ 246-86	7500х10000	7508	7675	10008	10175	6,40 (640)
49 ПГВУ 246-86	98 ПГВУ 246-86	7850х8000	7858	8025	8008	8175	5,20 (520)

Приобретать компенсатор линзовый ПГВУ или компенсатор линзовый ОСТ необходимо у производителя напрямую. Это имеет большое значение не только из-за цены, но и потому, что линзовый компенсатор - устройство, которое невозможно потом разобрать и отремонтировать в случае поломки. Линзовые.РФ - российский производитель компенсатров, у нас вы всегда можете приобрести компенсаторы линзовые различных типов и видов со склада или под заказ.
